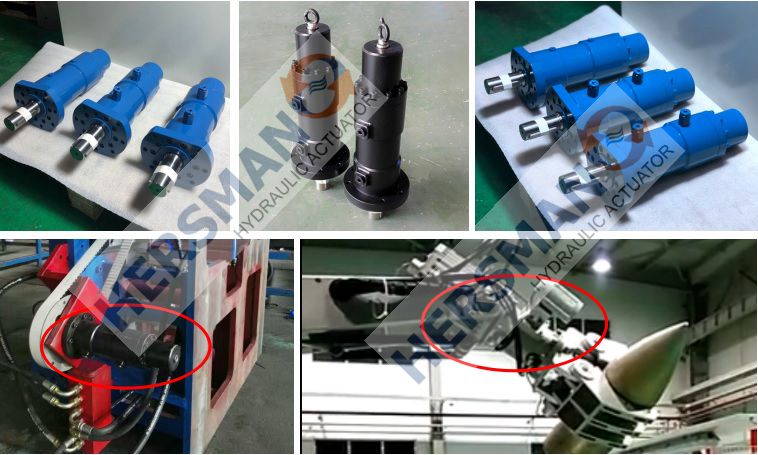

HRA-S-10系列摆动缸可用于整个工业范围的各个领域中。主要用于工业自动化或无径向负载的控制领域，如工业机械手，开关阀门，汽车工业，安装平台以及通风设备中，在任何需要角度摆动的工况下我们都可完美的实现您的要求。Hersman可根据不用的用户应用要求设计最适合用户要求的产品，
技术参数：
额定工作压力： 210 Bar
试验压力：1.5×额定工作压力 最大工作压力250bar
摆动角度： 90°、180°、270°、360°如需其他旋转角度请联系技术部
输出扭矩： 400 ~ 40,000 Nm
粘 度： 15 ~ 200 cSt
工作温度：－20 ℃ ~ +80 ℃ 如需更高或更低的使用温度请联系技术部
应 用： 工业自动化，机械臂的旋转
特点：
自动化控制、水务工程、污水处理厂、化学与制药业、空调通风、工业船舶、工业用太阳能、热电厂、太阳能热电厂、沼气发电厂、(水、煤、气、油、核)勘探近海厂炼油厂输油管道油库等。
技术参数表
技术参数：
额定工作压力： 210 Bar
试验压力：1.5×额定工作压力 最大工作压力250bar
摆动角度： 90°、180°、270°、360°如需其他旋转角度请联系技术部
输出扭矩： 400 ~ 40,000 Nm
粘 度： 15 ~ 200 cSt
工作温度：－20 ℃ ~ +80 ℃ 如需更高或更低的使用温度请联系技术部
应 用： 工业自动化，机械臂的旋转
特点：
- ◆扭矩值输出恒定，可保证油缸在顺、逆时针摆动时输出相同的扭矩且恒定不变；
- ◆等容积设计结构，无需加载任何阀组及阀杆即可实现等速控制；
- ◆极低的启动压力及特殊的密封结构可实现高频；高响应的工作要求；
- ◆极低的内部发热量有效值得提高了工作效率；
- ◆防护等级IP68，可在充满泥土、灰尘、潮湿或海洋平台等环境下使用；
- ◆内部零泄漏，可以准确地保持任意位置；
- ◆可提供多种安装连接形式，地脚安装、法兰安装、非标准安装孔等；
- ◆核心零部件均采用高强度合金钢且硬化处理和抛光；
- ◆具备较高的传动效率及高可靠性；
- ◆终端可选装位置反馈开关等位置检测元件；
- ◆采用世界知名品牌密封件；
- ◆可提供低启动压力和低摩擦的螺旋摆动缸；
自动化控制、水务工程、污水处理厂、化学与制药业、空调通风、工业船舶、工业用太阳能、热电厂、太阳能热电厂、沼气发电厂、(水、煤、气、油、核)勘探近海厂炼油厂输油管道油库等。
| 型 号 | 输出扭矩 | 径向负载N | 轴向负载N | 容 积 - L | |||
| Nm/210bar | 90° | 180° | 270° | 360° | |||
| HRA-S-10-063 | 500 | 4364 | 14000 | 0.04 | 0.08 | 0.12 | 0.16 |
| HRA-S-10-080 | 1000 | 7875 | 19050 | 0.1 | 0.2 | 0.3 | 0.4 |
| HRA-S-10-100 | 2500 | 11250 | 24900 | 0.25 | 0.5 | 0.75 | 1 |
| HRA-S-10-125 | 4500 | 17550 | 34100 | 0.06 | 1.2 | 0.18 | 0.24 |
| HRA-S-10-140 | 6500 | 17800 | 34800 | 0.75 | 1.5 | 2.25 | 3 |
| HRA-S-10-160 | 10000 | 36300 | 46200 | 1.1 | 2.2 | 3.3 | 4.4 |
| HRA-S-10-180 | 13500 | 37600 | 47400 | 1.45 | 2.9 | 4.35 | 5.8 |
| HRA-S-10-200 | 20000 | 67200 | 62000 | 2.25 | 4.5 | 6.75 | 9 |
| HRA-S-10-220 | 25000 | 69000 | 63000 | 3 | 6 | 9 | 12 |
| HRA-S-10-250 | 40000 | 78000 | 66500 | 3.6 | 7.2 | 10.8 | 14.4 |
